Raspberry Pi 显示器
Raspberry Pi 显示器 是一个 15.6 英寸 1920 × 1080p IPS LCD 显示器，使用 HDMI 线缆连接到计算机。显示器还需要一个 USB-C 电源。为获得完整的亮度和音量范围，必须使用电流至少为 1.5A 的 USB-PD 电源。

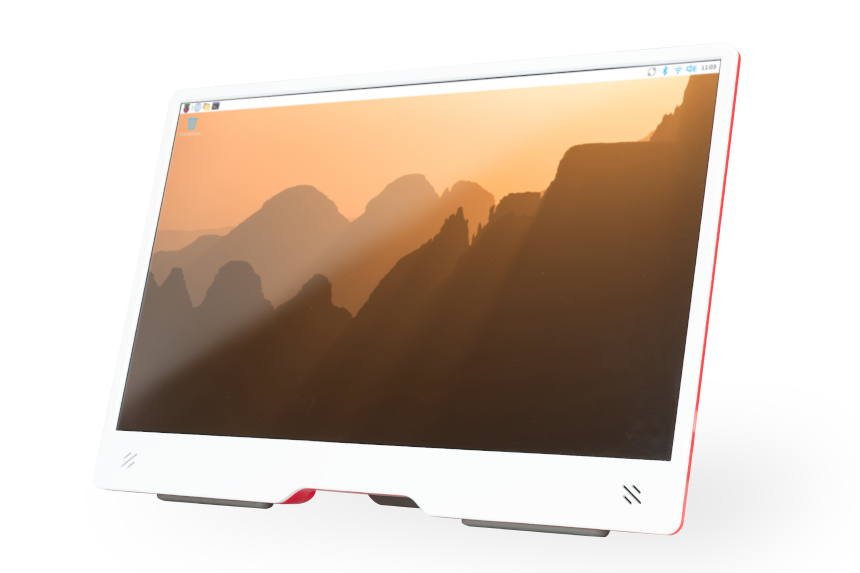

Raspberry Pi 显示器
监视器兼容所有支持 HDMI 输出的 Raspberry Pi 型号。
控制
监视器背面包括以下控件：
- 进入和退出待机模式的按钮（用⏻（电源）符号表示）
- 增加和减少显示亮度的按钮（用 🔆 （太阳）符号表示）
- 增大和减小扬声器音量的按钮（用🔈（扬声器）符号表示）
屏幕显示信息
屏幕显示 (OSD) 可能会显示以 下信息：
| 信息 | 描述 |
|---|---|
 | 未检测到 HDMI 信号。 |
 | 显示器即将进入待机模式以节省电量。 |
 | 不支持所连接设备的输出显示分辨率。 |
 | 由于显示器未连接能够提供 1.5A 或更大电流的电源，因此显示器在省电模式下运行，亮度和音量降低。 |
此外，OSD 使用🔆（太阳）符号显示显示器亮度变化的信息，使用🔈（扬声器）符号显示扬声器音量变化的信息。亮度和音量都使用从 0 到 100 的刻度。
如果在显示屏无法检测到 HDMI 信号时尝试退出待机模式，待机按钮下方的红色 LED 灯将短暂点亮，但显示屏仍将处于待机模式。
显示器的定位
使用以下方法定位显示器：
- 在集成支架上调整显示器的角度。
- 使用红色后塑料外壳背面的四个 VESA 安装孔将显示器安装在悬挂臂或支架上。
使用垫片确保显示器和电源线有足够的出口空间。

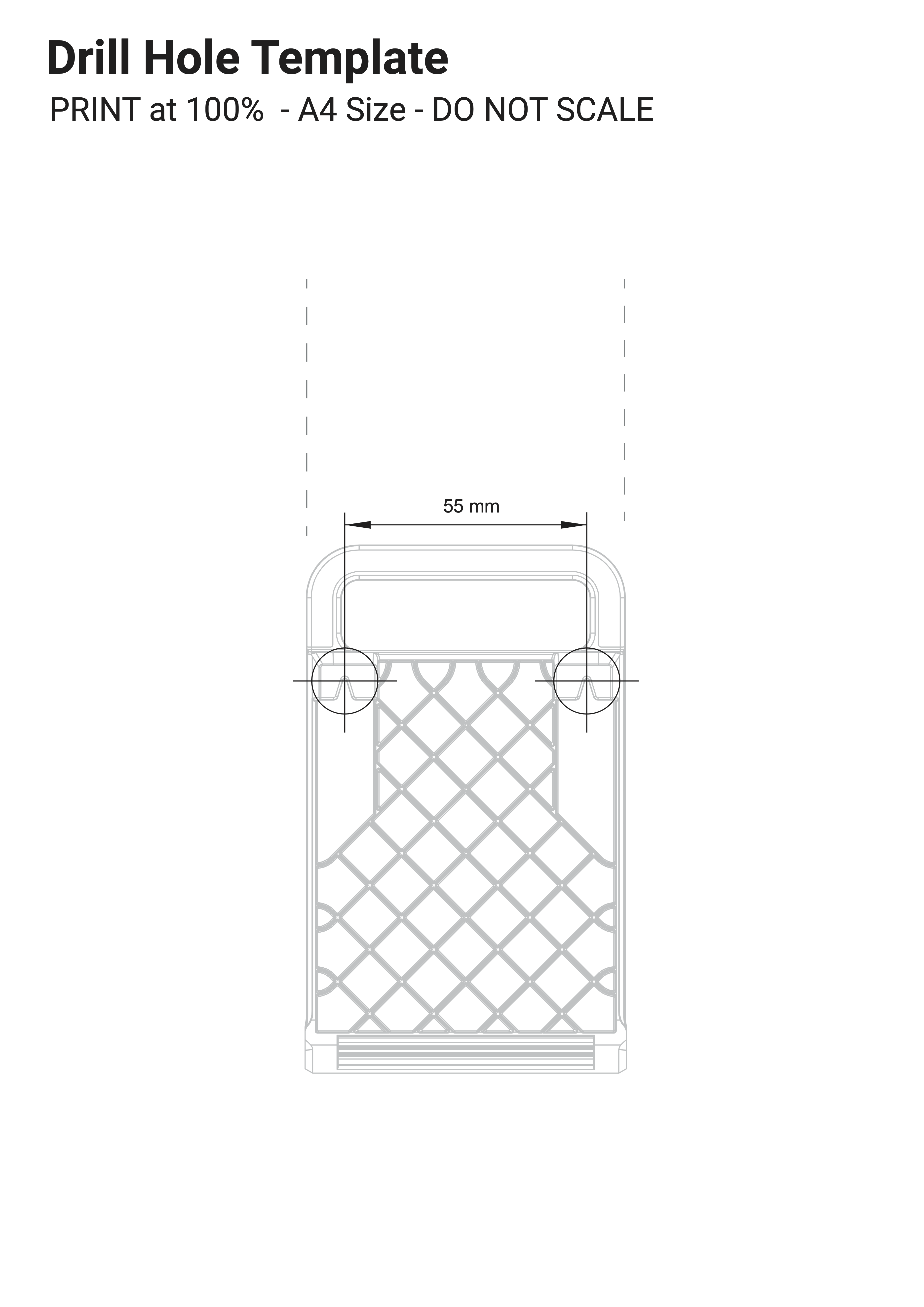

- 将集成支架完全向上翻转，朝向显示器顶部。使用钻孔模板创建两个间隔为 55 毫米的安装点。使用集成支架背面的插槽悬挂显示器。
钻孔模板
为显示器供电
Raspberry Pi 显示器从 5V USB-PD（USB-Power Delivery）电源供电。许多 USB-C 电源（包括 Raspberry Pi 4 和 Raspberry Pi 5 的官方电源）都支持这一标准。
当使用通过 USB-PD 提供至少 1.5A 电流的电源时，显示器在全功率模式下运行。在全功率模式下，您可 以使用全范围（0%-100%）的显示亮度和扬声器音量。
当使用的电源不能通过 USB-PD 提供至少 1.5A 的电流时（包括所有 USB-A 电源），显示器将在省电模式下工作。省电模式限制最大显示亮度和最大扬声器音量，以确保可靠运行。在省电模式下，您可以使用有限范围（0-50%）的显示亮度和有限范围（0-60%）的扬声器音量。由 Raspberry Pi 供电时，由于 Raspberry Pi 设备无法通过 USB-A 连接提供 1.5A 的电流，因此显示器在省电模式下运行。
要从省电模式切换到全功率模式，请按住增加亮度按钮 3 秒钟。
如果显示器闪烁，说明 USB 电源无法提供足够的电流为显示器供电。如果您使用 Raspberry Pi 5、500 或 500+ 为显示器供电，而 Raspberry Pi 5 或 Pi 500 本身由 5V/3A 电源供电，则可能发生这种情况。请尝试以下修复方法，以阻止显示器闪亮和关闭：
- 降低显示器亮度和音量（您可能需要将显示器连接到另一个电源上才能访问设置）
- 换用其他电源或电缆
规格
对角线：15.6 英寸
分辨率：1920 × 1080 1920 × 1080
类型： IPS IPS LCD
色域：45
对比度：800:1
亮度： 250cd/m^2^
屏幕涂层 防眩光 3H 硬度
显示区域 344 × 193 毫米
尺寸：237 × 360 × 20 毫米 237 × 360 × 20 毫米
重量：850 克
支持的分辨率
- 1920 × 1080p @ 50/60Hz
- 1280 × 720p @ 50/60Hz
- 720 × 576p @ 50/60Hz
- 720 × 480p @ 50/60Hz
- 640 × 480p @ 50/60Hz
输入： HDMI 1.4；支持 DDC-CI
电源输入： USB-C；全亮度和音量范围需要 5V 的 USB-PD 1.5A 电流
功耗： 使用时 4.5-6.5W；闲置时 < 0.1W
扬声器：2 × 1.2W（立体声）
端口 3.5 毫米音频插孔

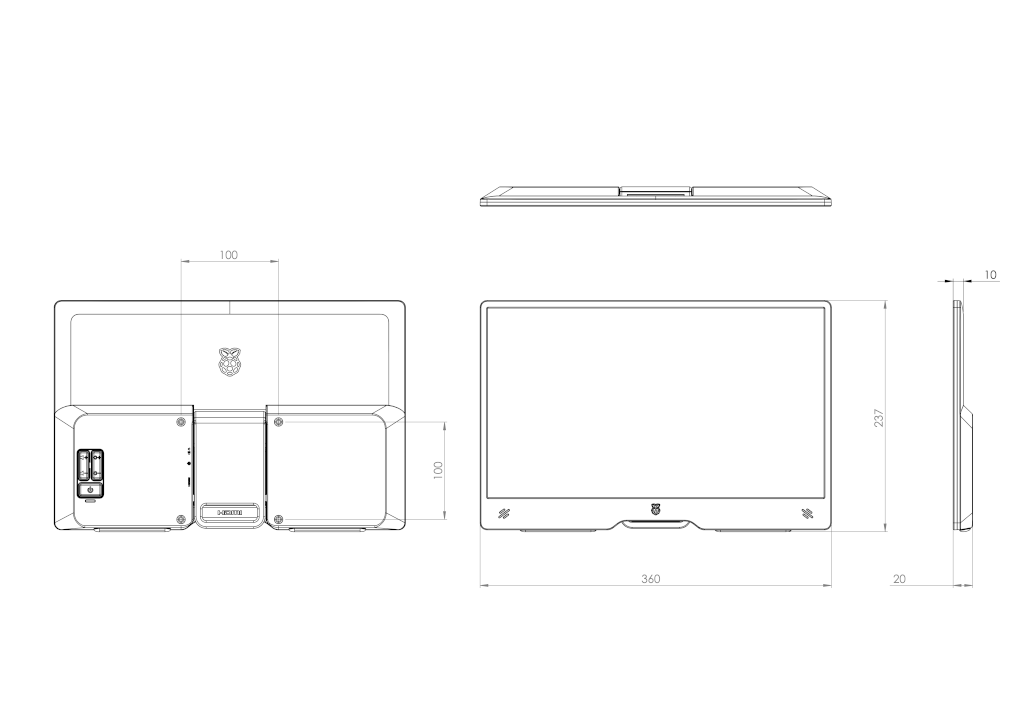

机械图纸
机械图纸
